| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zhengde Metal |
| الأسعار: | قابل للتفاوض |
| شروط الدفع: | ويسترن يونيون ، موني جرام ، T / T |
| النموذج رقم: | ZD-CPG80 أنبوب ناعم | التقنية: | ERW |
|---|---|---|---|
| المواد: | الفولاذ المسبوب | معالجة السطح: | أسود |
| استخدام: | النقل عبر خطوط الأنابيب، أنابيب الغلايات، الأنابيب الهيدروليكية / السيارات، حفر النفط / الغاز، الأغذ | شكل القسم: | مستديرة |
| اسم المنتج: | أنبوب الزعنفة | الطول: | 12م، 6م، 4م، حسب الحاجة |
| معايير الإنتاج: | أستم/جيس/إيسي/دين/بس/إن/غب | مدة الدفع: | 30٪ T / T مقدما + 70٪ توازن |
| سبيكة أم لا: | سبيكة منخفضة | الـ MOQ: | 3 طن |
| لينج: | مخصصة | الميزة: | مقاومة التآكل، قابلية التشغيل الآلي، اللحام السهل |
| المواصفات 2: | زد-Hrssp20e10/20/30/40/50/60/70 | المواصفات3: | Zd-Hrssp20e80/90/102/118/120 |
| ستانداد: | ASTM a 6/a 6m-07 BS 4-1:1993 En 10024 JIS G 3192 | العادة: | 7-15 يوما |
| السماكة: | 2.11-59.54 ملم كما هو مطلوب | خدمة المعالجة: | لحام، إبرام، قطع، ثني، إزالة الملفات |
| العلامة التجارية: | DIN، ASTM، GB، JIS، En، AISI، BS | حزمة النقل: | تصدير الحزمة القياسية / حسب الطلب |
| المواصفات: | وفقاً لمتطلبات العملاء | العلامة التجارية: | زينجدي |
| الأصل: | الصين | الرمز السريع: | 7304192000 |
| القدرة على العرض: | 65000 طن/شهر | ||
| إبراز: | أنبوب محطم من الفولاذ الكربوني,12m أنبوب نحاس,أنابيب ذات أجنحة 4 أمتار,12m Copper fined tube,4m finned pipe |
||

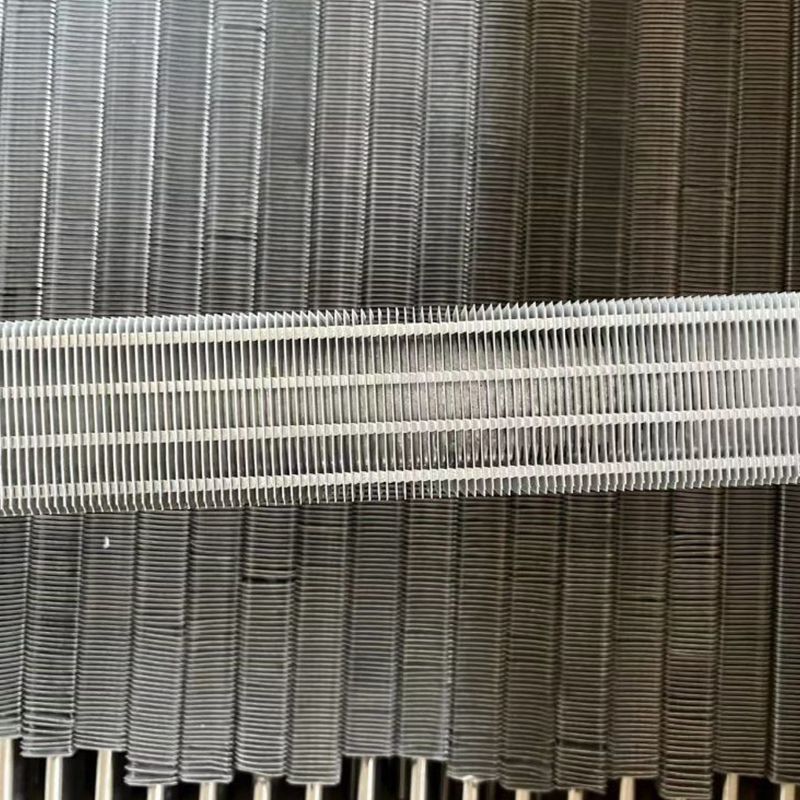

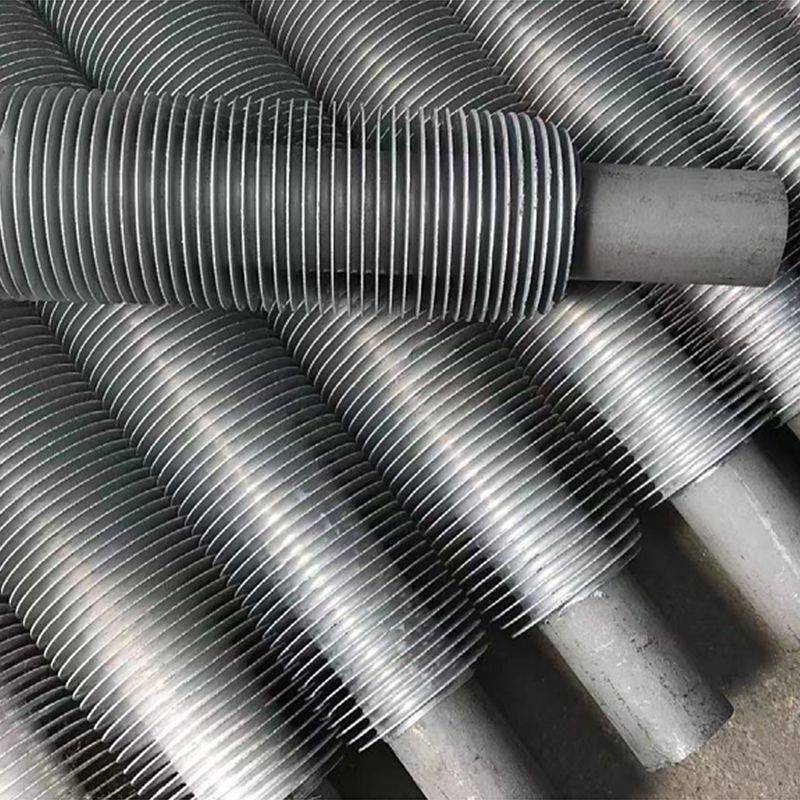

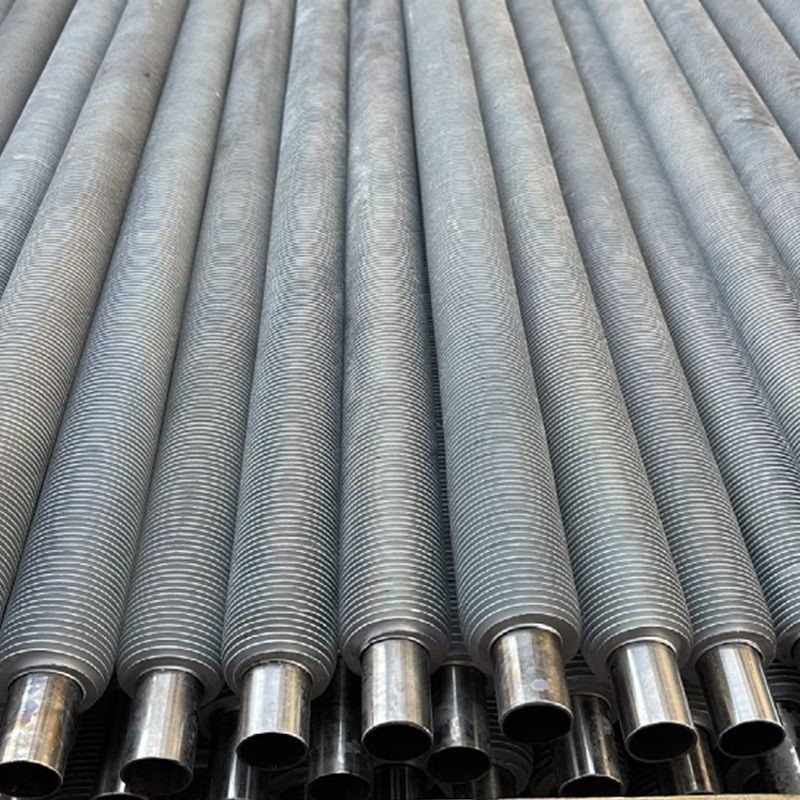

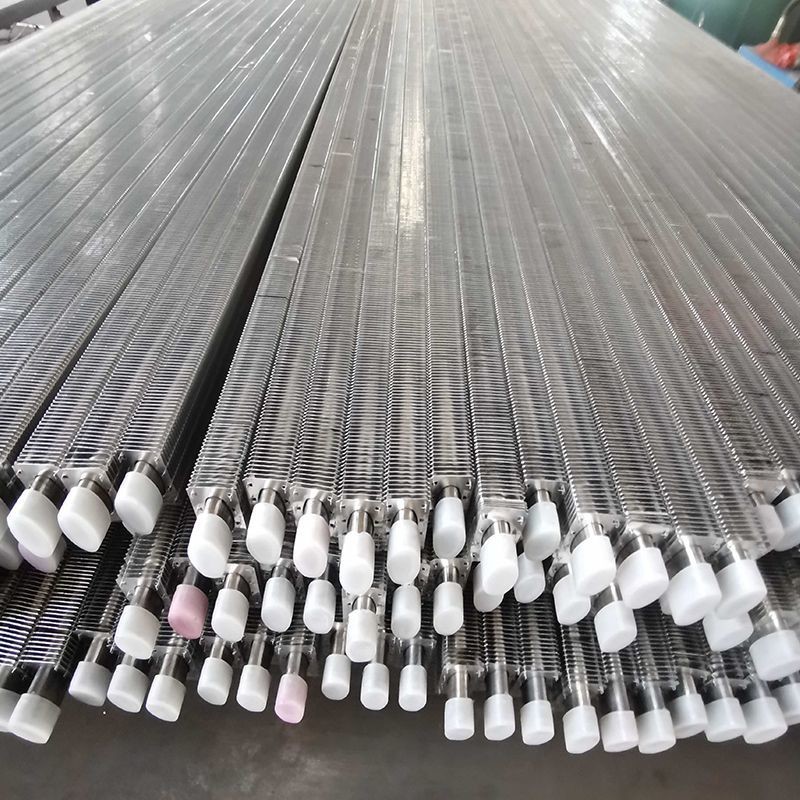

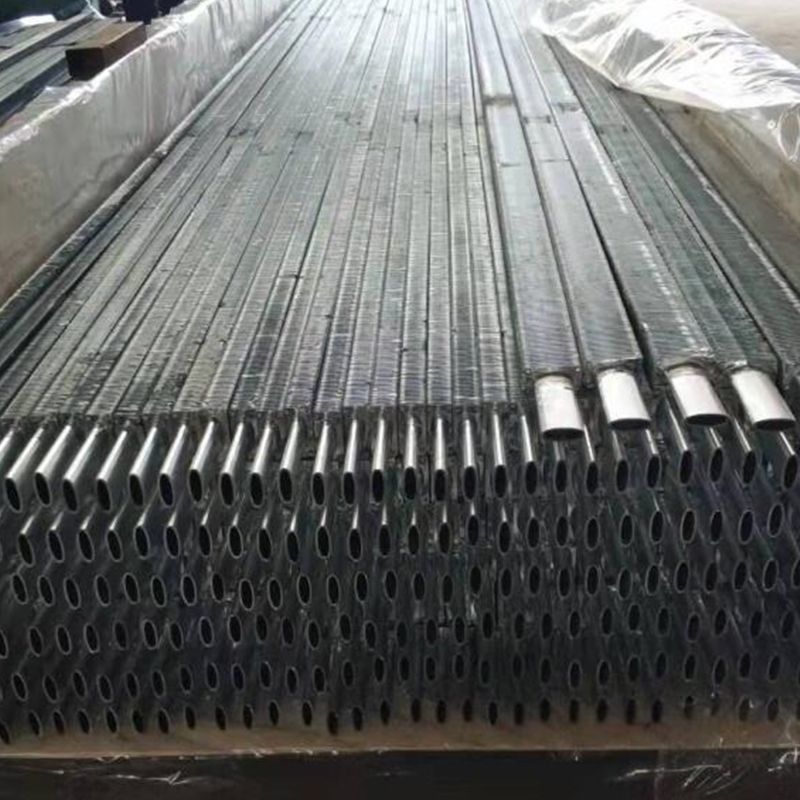

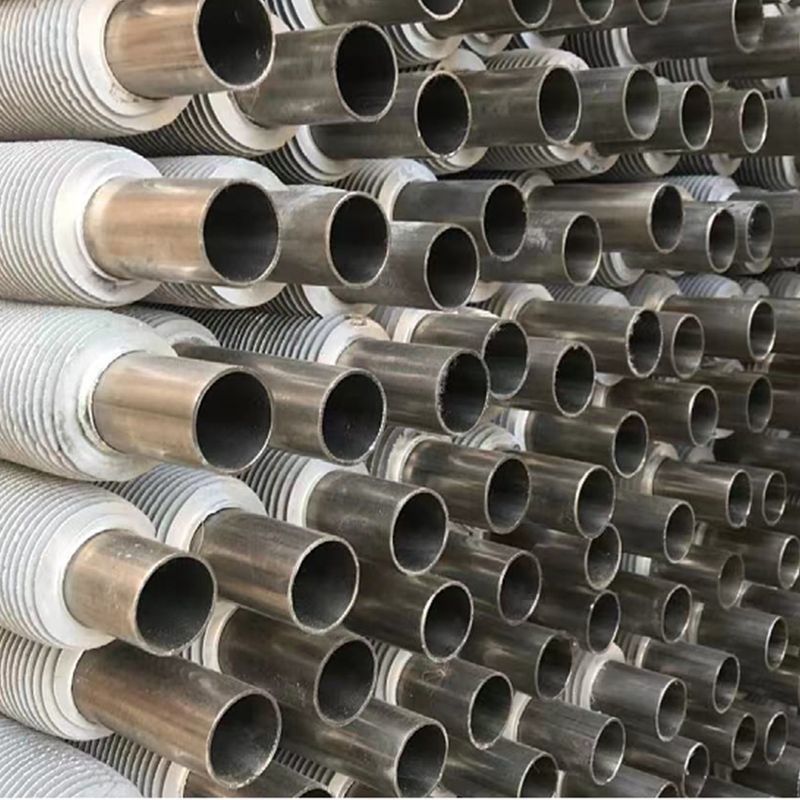

أنبوب زينغدي الإهليلسي ذو الزعانف هو عنصر تبادل حرارة يتكون من أنبوب أساسي إهليلسي ذو الزعانف والزعانف الخارجي. وتشمل الأنابيب الشائعة أنبوب إهليلسي مستطيل ذو الزعانف، أنبوب بيضاوي ذو الزعانف،أنبوب بيضاوي دائري ذو زعانف، الأنابيب المسطحة البدنية المدارية ، الأنابيب المدارية ذات الأجنحة H ، الخ الأنابيب المدارية ذات الأجنحة المدارية تحظى باهتمام بسبب أدائها المتفوق مقارنةً بالأنابيب الدائرية ذات الأجنحة.تم استخدام الأنابيب المهبلية على نطاق واسع في المجالات الصناعية مثل إيثيلين وتكرير النفطيتم استخدام أنبوب ذو زعانف بيضاوي في معدات تبادل الحرارة كعنصر تبادل حرارة عالي الكفاءة. مقاومة التدفق الخارجي للأنبوب صغيرة وكفاءة تبادل الحرارة عالية ،مما يجعل معدات تبادل الحرارة صغيرة، خفيفة الوزن وفعالة ومصغرة.
| لا. | المعلمات التقنية لأنابيب الزعانف | ||||||||||||
| القطر الخارجي | قطر الجذر | قطر الداخل | سمك الجدار | ارتفاع الجناح | امتداد الجناح | قمة جناح سميكة | جذور الأجنحة السميكة | متوسط سمك الجناح | وزن | مساحة سطحية | مساحة السطح لكل وحدة وزن | نسبة الجناح | |
| دW | د0 | د | δ | h | S | Sد | Sg | S" | G | F | أ | β | |
| ملم | ملم | ملم | ملم | ملم | ملم | ملم | ملم | ملم | كجم/متر | م2/m | م2/كيلوغرام | / | |
| 1 | 50 | 32 | 26 | 3.0 | 9 | 6 | 1.5 | 3.3 | 2.4 | 6.48 | 0.4307 | 0.06647 | 4.286425159 |
| 2 | 25 | 3.5 | 6.78 | 0.06353 | |||||||||
| 3 | 24 | 4.0 | 7.07 | 0.06092 | |||||||||
| 4 | 56 | 26 | 3.0 | 12 | 9 | 1.6 | 3.4 | 2.5 | 6.09 | 0.4334 | 0.07117 | 4.313296178 | |
| 5 | 25 | 3.5 | 6.39 | 0.06782 | |||||||||
| 6 | 24 | 4.0 | 6.67 | 0.06498 | |||||||||
| 7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 1.8 | 3.6 | 2.7 | 7.47 | 0.4928 | 0.06597 | 4.130070399 |
| 8 | 30 | 4.0 | 7.83 | 0.06294 | |||||||||
| 9 | 29 | 4.5 | 8.19 | 0.06017 | |||||||||
| 10 | 31 | 3.5 | 12 | 11 | 6.73 | 0.4253 | 0.06319 | 3.564364733 | |||||
| 11 | 30 | 4.0 | 7.09 | 0.05999 | |||||||||
| 12 | 29 | 4.5 | 7.44 | 0.05716 | |||||||||
| 13 | 31 | 3.5 | 12 | 13 | 6.21 | 0.3783 | 0.06092 | 3.170465974 | |||||
| 14 | 30 | 4.0 | 6.58 | 0.05749 | |||||||||
| 15 | 29 | 4.5 | 6.93 | 0.05459 | |||||||||
| 16 | 66 | 42 | 34 | 4.0 | 12 | 9 | 8.96 | 0.5339 | 0.05959 | 4.048377313 | |||
| 17 | 43 | 4.5 | 9.36 | 0.05704 | |||||||||
| 18 | 42 | 5.0 | 9.75 | 0.05476 | |||||||||
| 19 | 34 | 4.0 | 12 | 11 | 8.09 | 0.4612 | 0.05701 | 3.497118593 | |||||
| 20 | 43 | 4.5 | 8.49 | 0.05432 | |||||||||
| 21 | 42 | 5.0 | 8.88 | 0.05194 | |||||||||
| 22 | 34 | 4.0 | 12 | 13 | 7.49 | 0.4110 | 0.05487 | 3.116469518 | |||||
| 23 | 43 | 4.5 | 7.89 | 0.05209 | |||||||||
| 24 | 42 | 5.0 | 8.28 | 0.04964 | |||||||||
| 25 | 79 | 55 | 34 | 4.0 | 12 | 13 | 8.66 | 0.5361 | 0.06191 | 3.104226983 | |||
| 26 | 43 | 4.5 | 9.22 | 0.05815 | |||||||||
| 27 | 42 | 5.0 | 9.77 | 0.05487 | |||||||||
| ملاحظة: تتضمن المواد 20g ، 20G ، 12Cr1MoVG ، 12CrMo ، 15CrMo ، 1Cr19Ni9 ، ND steel ، إلخ. يمكن تخصيص مواد أخرى | |||||||||||||
شاندونغ تشينغده للتصنيع المعدني المحدودةهي شركة إنتاج ومبيعات تتضمن لفائف الصلب المطاطية الساخنة، لفائف الصلب المطاطية الباردة، لفائف الصلب المجلف، لفائف الصلب المطاطية باللون، الفولاذ المقطع، أنابيب الصلب، أسلاك الصلب، الشبكة المعدنية،الفولاذ المقاوم للصدأ، الألومنيوم والنحاس وغيرها من المنتجات المعدنية المتكاملة الشركات الكبيرة. تم تشكيل خمسة قواعد الإنتاج والمبيعات في بينجو، ليا تشينغ، ووشي، تيانجين، جينان وتايان،مع أكثر من 100 خط إنتاج، 4 مختبرات معترف بها وطنيا، و 2 مراكز الهندسة التقنية، و 5 مراكز تكنولوجيا المؤسسات. يتم تصدير المنتجات إلى أكثر من 50 دولة ومنطقة مثل أمريكا الشمالية،أمريكا الجنوبية، أوروبا، أفريقيا، أوقيانوسيا، الشرق الأوسط، وجنوب شرق آسيا.
